檢針機的構造

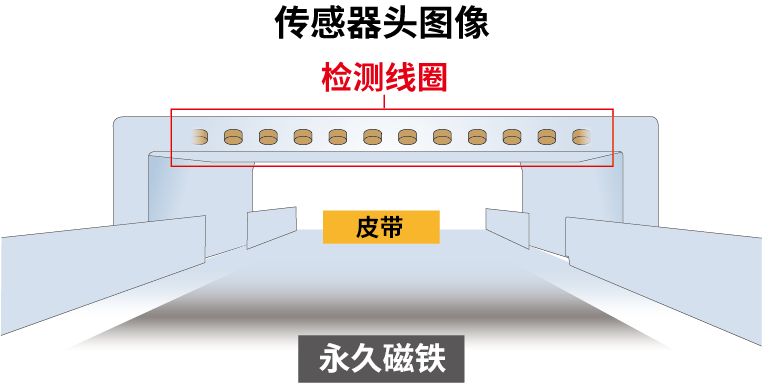

檢針機是將永久磁鐵和線圈排列在上下磁頭內，檢測與磁力線產生反應的磁性體（與磁鐵反應的物體）的裝置。
工作原理

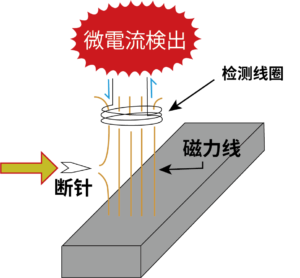

磁頭內的永久磁鐵與線圈之間形成磁力線。
斷針等磁性體接近磁力線時，磁力線會發生改變。將這種變化產生的電流值進行運算，通過線圈進行檢測。該值與檢針機的靈敏度設定值進行比較，如果超過設定值時，皮帶停止、倒回，并發出警報。
磁性體以外的反應
如上所述，基本可以檢測出與磁鐵有反應的物體，但也有檢測到非磁性體（不與磁鐵有反應的物體）的情況。
長筒襪等的尼龍材質（石油制品），天然的獸皮等也有可能被檢測到。
在不同場合，即使是檢針對應附件（NC對應品）也有可能因重疊或表面加工而被檢測出。即使是NC對應產品也會出現細微的檢測反應，因商品本身的反應疊加附件反應而被檢出。
HASHIMA于1994年開始生產、銷售首臺HN-600C。
迄今為止，我們開發、制造、銷售了符合各個時代需求的不同型號的檢針機。
自2023年開始銷售HN-880CS / 2880CS，與過去的機器相比有較多不同。
因此，我們在以下鏈接作了歷代傳送帶檢針機的對比說明，請確認。
感度換算表
針尖異物一般是指斷針，其大小、切斷面等不同，其質量也不相等。基于此點，我們認為用針尖尺寸作為檢針基準是不合適的。
因此，HASHIMA檢針機以鐵球換算值為基準來決定機械規格和性能。

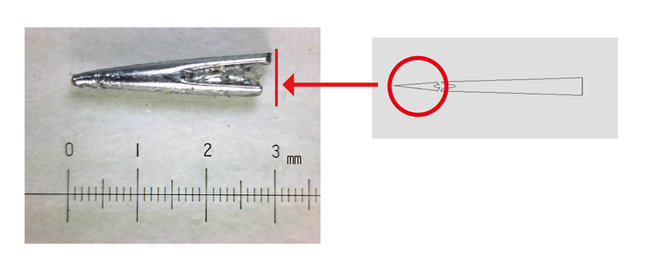

可以看出，切斷面不是直的，并且很難通過長度來估算質量。
針尖和鐵球的質量比較
以下是在標準測量機構測量針尖和鐵球質量的結果。
| 鐵球樣品 | 質量 | 針尖樣品 | 質量 |
| Fe0.8mm φ | 0.002083g | DB×1 SF9號 3mm | 0.002060g |
| DB×1 7號 3mm | 0.002700g | ||
| DB×1 8號 3mm | 0.002940g | ||
| Fe1.0mm φ | 0.004063g | DB×1 9號 3mm | 0.004180g |
| DB×1 11號 3mm | 0.005160g | ||
| Fe1.2mm φ | 0.007030g | DB×1 14號 3mm | 0.007040g |
| DB×1 16號 3mm | 0.007690g | ||
| Fe1.5mm φ | 0.0137370g |
※樣品的針尖以直角切割。
如表所示，DB×1 SF9號的前端3mm，質量與測試片0.8mmφ大致相同。
由于測試件和針尖采用的是相同成分，因此體積上也被認為基本相同。
上述只是針尖和鐵球的質量（體積）的比較，實際的斷針相對于磁頭有長/短方向區別，根據方向的不同檢測反應也有差異。

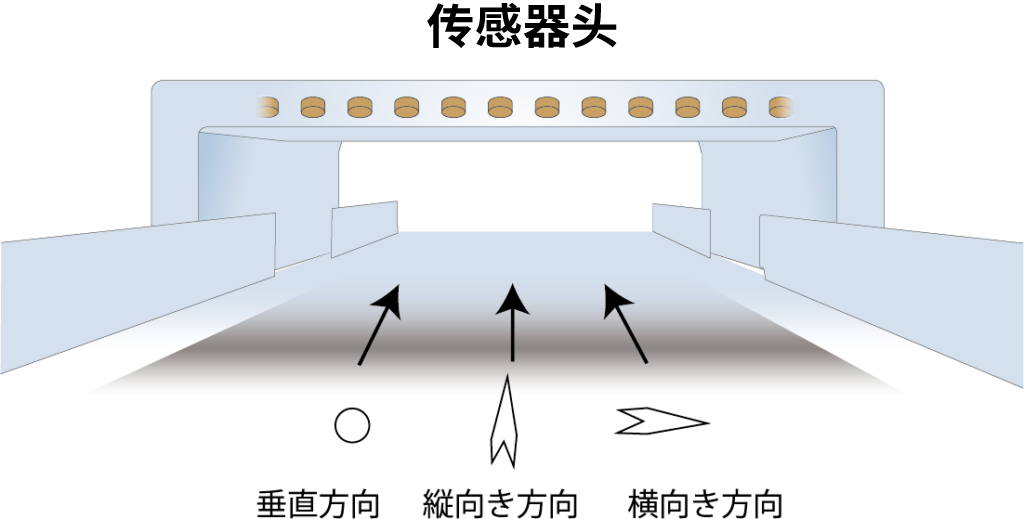

如下圖所示，根據針尖進入磁頭的方向是縱向、橫向還是垂直，檢測到的反應值會發生變化。
因此，會出現縱向能檢測到，橫向不能檢測到的情況，盡管異物質量超過測試件，也不一定能被檢測出。
為了解決這個問題，本公司制造了2次檢針用翻轉設備和磁頭角度不同的雙頭檢針機。
使用單頭檢針機進行2次檢針
使用雙頭檢針機一次檢針

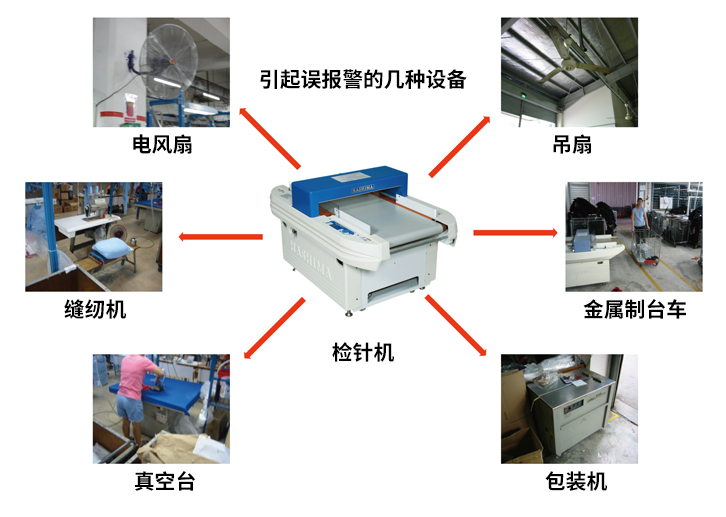

檢針機檢測的是永久磁鐵發出的磁力線的輕微變化，因此機械本體的振動和來自周邊設備的干擾影響很大時，會增加誤報警的可能性。
上面的圖片是影響檢針機磁場，可能誤檢測的一部分。
即使沒有混入斷針等異物，也會出現檢針反應。誤報警除了周邊環境因素、振動以外，也有商品自身的影響。
即使是非磁性體（不與磁鐵發生反應的物體）也會影響磁場。
例如，石油類材料尼龍、聚氨酯等影響磁場，也有誤報警的可能。這些反應被稱為材料效應。

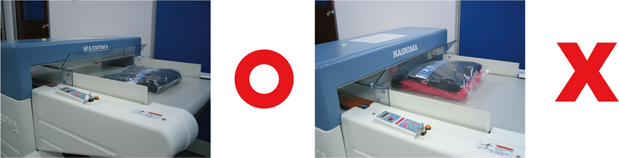

這些誤報警有時會導致與鐵基反應相反的情況，在某些情況下，各種反應可能會相互抵消，從而導致原本要檢測出的斷針出現漏檢。因此，HASHIMA推薦產品單件檢針。
＊單件通過檢針機
]]>本公司的測試卡/測試塊采用JIS標準的鐵球制造。
有薄型測試卡和貼在海綿（不影響檢針機磁場的材料）上的測試塊兩種，可以簡單地平放、豎放、橫放等不同測試高度。
測試卡可與測試桶配合使用，以10mm為單位進行不同高度的檢查。
測試卡、測試塊分別生產和銷售Fe0.8mmφ、Fe1.0mmφ、Fe1.2mmφ、Fe1.5mmφ、Fe2.0mmφ 5種。
近年來，檢查標準越來越嚴格，雖然經常聽到有客戶希望購買Fe0.7mmφ和Fe0.9mmφ，但HASHIMA只銷售上述5種。
本公司的檢針機（120mm高度）在靈敏度設定為10、9時，可檢測出Fe0.8mmφ，并以通過Fe0.6mmφ為性能基準生產檢針機。理想情況下如設定Fe0.7mmφ可通過，但Fe0.8mmφ與Fe0.7mmφ的反應差很小，可能會出現上述的相互抵消的情況，那么Fe0.8mmφ的反應就會被抵消，因為有可能會漏檢，所以檢針靈敏度的閾值要設定在安全范圍內。
因此，我們不生產和銷售Fe0.7mmφ和Fe0.9mmφ的測試卡。
]]>HN-870CS、HN-780GS、HN-880C/CS、HN-790G/GS、HN-2870CS、HN-2780GS、HN-2880C/CS、HN-2790G/GS配備了超精細模式。傳送帶速度可以在40m/min~ 15m/min之間以1m/min的速度進行微調。
近年來，隨著服裝附件（飾品類）和材料（石油類材料）的多樣化，在檢針機上誤報警的商品也在增加。
檢針機性能的提高（靈敏度）也是一個因素。
HASHIMA發現這些誤報警引起的反應以及正常磁性體引起的反應會隨著傳送帶速度而變化。
基于此點，可以在超精細模式下降低傳送帶速度，在保證設定靈敏度水平的同時盡可能通過附屬品。而不僅僅是降低傳送帶速度。
（已取得專利No，5199725、5324818）
對于不存在誤報警反應的商品，可以一如既往地利用羽島檢針機的特性——標準傳送帶速度（40m/min）比其他公司檢針機更高效地進行檢針作業。
移動機器的時候請不要推、拉兩側的滾軸（黃色部位）。滾軸彎曲的話，機器會發出異音，還會產生干擾。
機器兩側有開口的地方，可以用手抓握后移動。
沒有開口的舊型號檢針機，請拆下側蓋，可以抓著左圖的框移動。
***請盡可能將檢針機與下列裝置保持一定距離設置。
- ?電風扇
- ?吸頂式電風扇
- ?縫紉機
- ?金屬臺車
- ?吸風臺
- ?打包機
檢針機設置場所的選擇
HN-880C
HN-670C,770G
1.同時按住向上的箭頭和中間的確認鍵、打開電源。
2.持續按住向上的箭頭和確認鍵、直到連續蜂鳴響停止。
狀態欄內、顯示為TEST、此時左側出現的線段跳動可判斷機器所受到的外部干擾狀態。
HN-650C
1.檢出位置燈
2.靈敏度調整為10、根所顯示燈狀態來判斷外部干擾。設置環境良好時綠色LED燈在3個以內。
3.偶爾或經常出現紅燈時、設置環境不良。請移動機器、遠離干擾源。
用支撐腳螺栓將機器固定在地面。
關于支撐腳螺栓的固定，是將機器的重量平均分散，確保4個螺栓受力均勻。
檢針專用室的隔斷設置
?
?
每天清潔皮帶表面，用擰干的抹布擦拭清潔。
? 使用后請罩上檢針機，以免灰塵或異物進入！
?用內六角扳手從機器側面蓋板的孔內，將固定螺絲旋松。
? 將靈敏度調到最低，從投入口的右側孔位將內六角扳手插入，啟動運行傳送帶。
??內六角扳手順時針轉動，皮帶往左移動。
注意點：
HN-600C,HN-2630C, HN-2650C, HN-2670C HN-2870C 時，則與上述調整相反。
內六角扳手逆時針轉動，皮帶往右移動。
注意點
一次轉動過多，皮帶移動過快。
請每次轉半圈，等待皮帶運轉至中心位置。
在中心附近時再逆時針微調，尋找皮帶穩定運行的位置。
]]>
